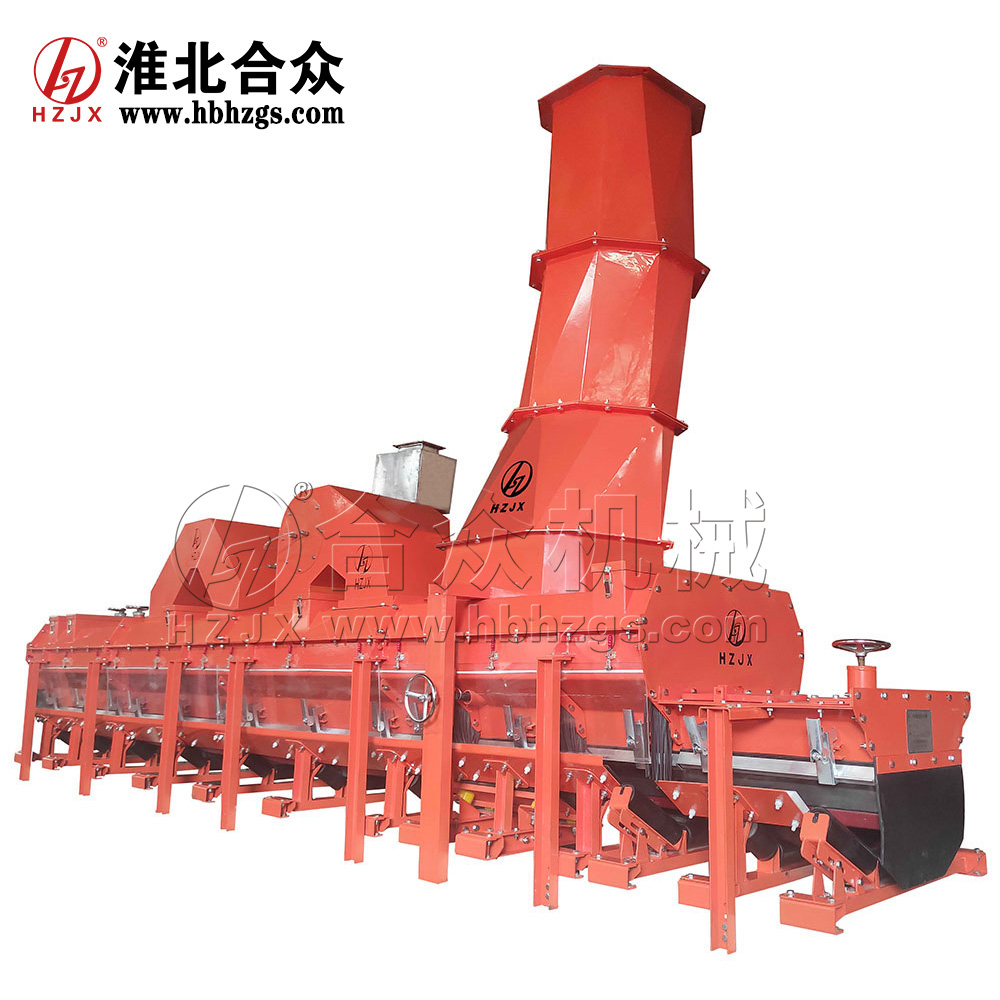

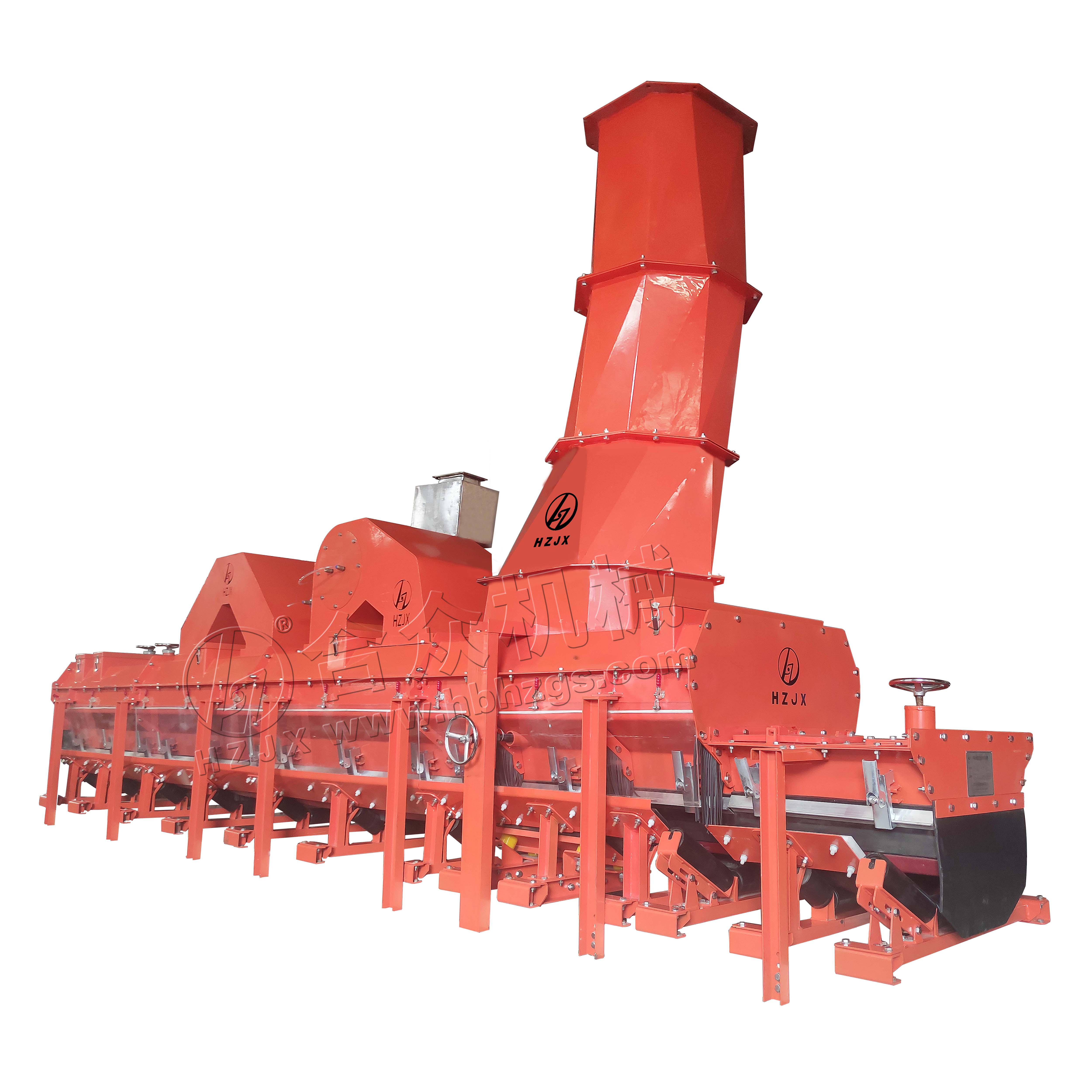

EDEM Изогнутая Разгрузочная Труба И Экологически Чистая Несущая Полностью Герметичная Направляющая Впадина

Экологически чистый несущий полностью герметичный направляющий желоб

Применение продукта:

Направляющий желоб устанавливается в зоне приема материала ленточного конвейера для разгрузки материала из разгрузочной трубы в середину нижней ленты конвейера, чтобы предотвратить падение материала и предотвратить разлет пыли.

Широко применяется в угольных шахтах, электростанциях, цементных заводах, обогатительных фабриках, портах, сталелитейной, коксовой, цветной металлургии и других областях.

Особенности:

Направляющий желоб имеет расширяющуюся конструкцию, а увеличенная полость помогает снизить индуцированный ветер.

Направляющий желоб имеет модульную конструкцию для облегчения последующего обслуживания. При замене износостойкой пластины или антипереливной юбки достаточно открыть внешнюю боковую панель для осмотра и замены.

Направляющий желоб оснащен композитной антипереливной юбкой (композит из износостойкого полиуретана и натурального каучука).

Направляющий желоб оснащен прозрачной внешней перегородкой для достижения эффекта полной герметизации, а внешняя панель легко разбирается и собирается.

Трубка сброса давления может повторно вводить часть индуцированного ветра в разгрузочную трубу, образуя вихревую систему, так что возвращаемый газ воздействует на индуцированный ветер в разгрузочной трубе и значительно снижает индуцированный ветер в направляющем желобе.

Внутри направляющего желоба имеются несколько демпфирующих завес для предотвращения выхода индуцированного ветра и пыли из выходного отверстия.

Чтобы предотвратить отклонение ленты из-за продольного удара по ленте во время падения материала, установлено центрирующее устройство.

В нижней части разгрузочной трубы установлена буферная загрузочная ложка для направления материала к середине конвейерной ленты для разгрузки, тем самым уменьшая прямое воздействие на конвейерную ленту.

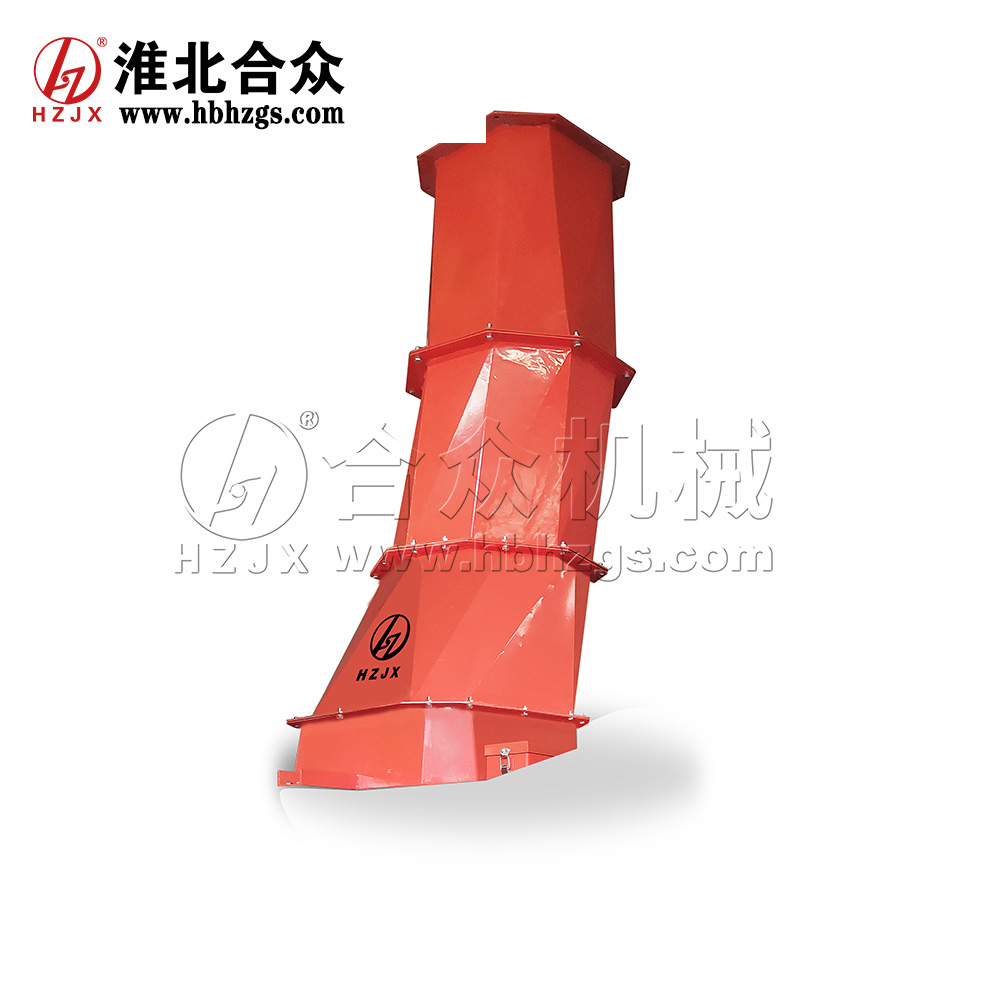

EDEM Кривая разгрузочная труба

Применение продукта:

Решает проблемы, такие как закупорка материала в системе транспортировки, коррозия и износ разгрузочной трубы, утечка порошка, отклонение ленты транспортировки, чрезмерная концентрация порошка на разбрасывающей и транспортирующей эстакаде, и высокий уровень шума.

Может широко применяться в угольных шахтах, электростанциях, цементных заводах, обогатительных фабриках, портах, сталелитейной, коксовой, цветной металлургии и других областях.

Особенности:

Искривлённая труба для подачи материала использует технологию имитации частиц EDEM для моделирования скорости потока материала, вязкости, частиц и других параметров, а также для мониторинга в реальном времени скорости потока, износа, адгезии и других свойств в трубе для подачи материала с целью оптимизации структуры. Обтекаемый дугообразный головной щиток используется для обеспечения входа материала под наилучшим углом и гарантирует сбор и транспортировку материала. Также возможно управление потоком материала для создания ветра и уменьшения воздействия и износа потока материала на оборудование.

Состав частей:

Головной щиток, антиблокировочный тройник, универсальный регулятор кривой, кривая разгрузочная труба.

Интеллектуальный пылеуловитель с обнаружением пыли

Интеллектуальное обнаружение пыли состоит из расширительной камеры, высокоэффективного фильтрующего компонента, центробежного вентилятора и коробки управления PLC. Основной частью является метод фильтрации вентилятора выхлопа + фильтрующего картриджа для достижения удаления пыли. Работа автоматически контролируется PLC. Ручка выполняет локальное и дистанционное переключение управления. Стандартная конфигурация - два микромощных пылеуловителя. При дистанционном управлении, когда ремень работает, первый микромощный начинает работать, и используется метод вибрации для автоматической и регулярной очистки пыли, адсорбированной на фильтрующем картридже. Установлен внешний датчик обнаружения концентрации пыли. Когда включается первый вентилятор, датчик обнаруживает в реальном времени, что концентрация пыли все еще больше установленного значения, и включается второй микромощный пылеуловитель. Два работают вместе, чтобы автоматически обрабатывать концентрацию пыли.

Бесприводной пылеуловитель

Беспылевой коллектор без питания состоит из расширительной камеры, многоступенчатого фильтра, окна сброса давления и автоматического устройства для очистки воздушных импульсов. Циклонный ударный фильтр используется для достижения адсорбции и фильтрации пыли, а также сброса давления внутри направляющего желоба, а пыль, адсорбированная фильтром, автоматически и регулярно очищается с помощью импульсной вибрации.

Устройство для герметизации юбки

Устройство для герметизации юбки состоит из антиразливной юбки, алюминиевого уголка и держателя. Оно используется для решения проблемы герметизации между обеими сторонами направляющего желоба и ленты и играет важную роль в снижении концентрации пыли в рабочей среде ленты.

Антиразливная юбка принимает интегрированную структуру двойного уплотнения прямой пластины + юбки, и дно находится в контакте с лентой, чтобы предотвратить переполнение материала; юбка вывернута для автоматического отслеживания ленты и всегда поддерживает тесный контакт с лентой.

Ручная вращающаяся ручка прессования в сочетании с алюминиевым уголком плотно фиксирует юбку на боковой плите направляющего желоба. Часть юбки будет эффективно герметизировать мелкие частицы и пыль в направляющем желобе.

Регулируемый хвостовой герметичный ящик

Регулируемая хвостовая уплотнительная коробка установлена в хвостовой части направляющего желоба. Ее многочисленные уплотнения и подъемная коробка могут эффективно предотвращать обратное движение, вызванное хвостовым отводящим ветром. Верхняя часть оборудована дверцей для обслуживания и удаления материала, что облегчает очистку разбросанных материалов. Рядом с дверцей наблюдения расположены несколько уплотнительных перегородок с регулируемым следящим устройством, которое может постоянно поддерживать тесный контакт с лентой, чтобы предотвратить переполнение пылью сзади.

центрирующее устройство

Центрирующее устройство состоит из центрирующей пластины, механизма регулировки, буферного механизма и портала. Центрирующее устройство установлено в конце разгрузочной трубы. Путем регулировки угла центрирующей пластины материалы могут быть связаны, чтобы предотвратить рассеивание материала, буферизовать материалы и защитить ленту.

Регулировка направления разгрузки материалов на центральной плите может избежать проблем смещения ленты, вызванных падением материала.

Демпфирующая завеса для подавления пыли

Демпфирующая завеса для подавления пыли принимает регулируемую подъемную структуру, и регулировка высоты может быть достигнута путем полного учета условий работы на месте. Изготовленная из износостойкой и антистареющей резины, она имеет функции подавления пыли, уменьшения пыли, блокировки ветра и фильтрации и может достичь функции 'уменьшения пыли и удаления материала'.

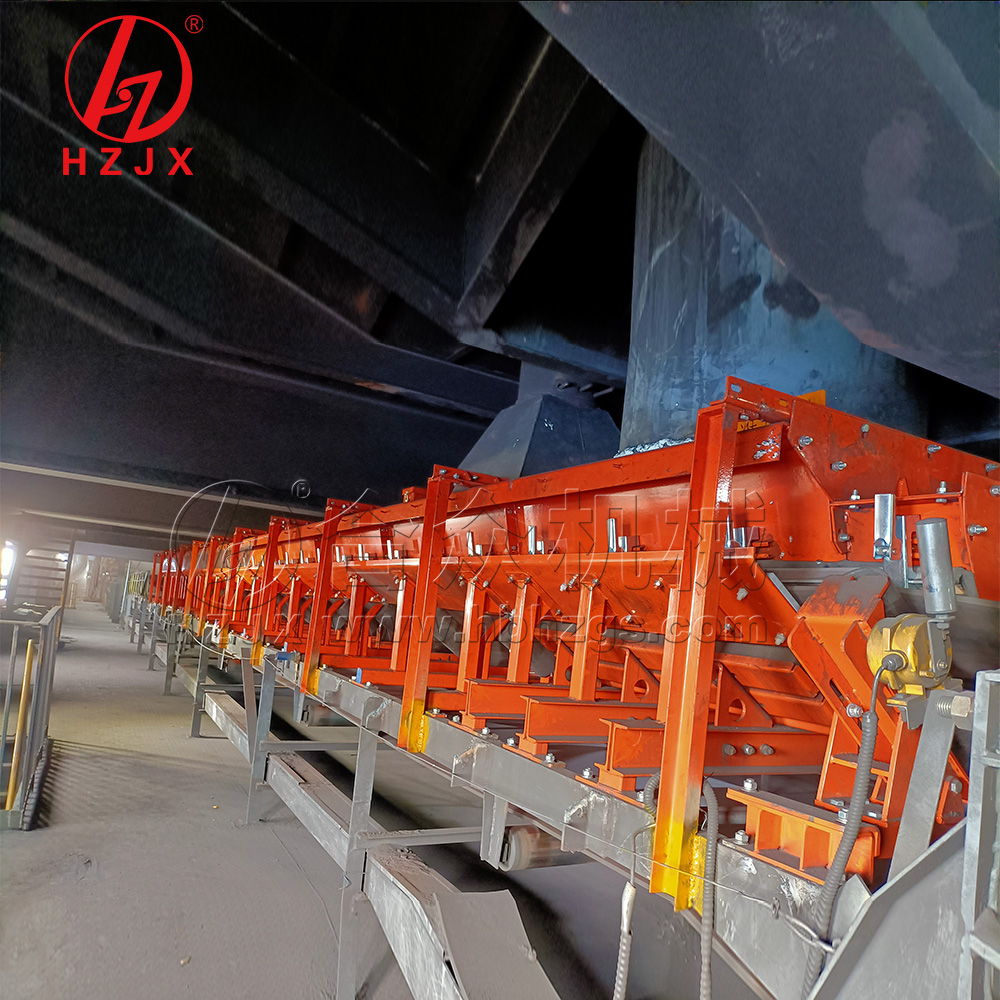

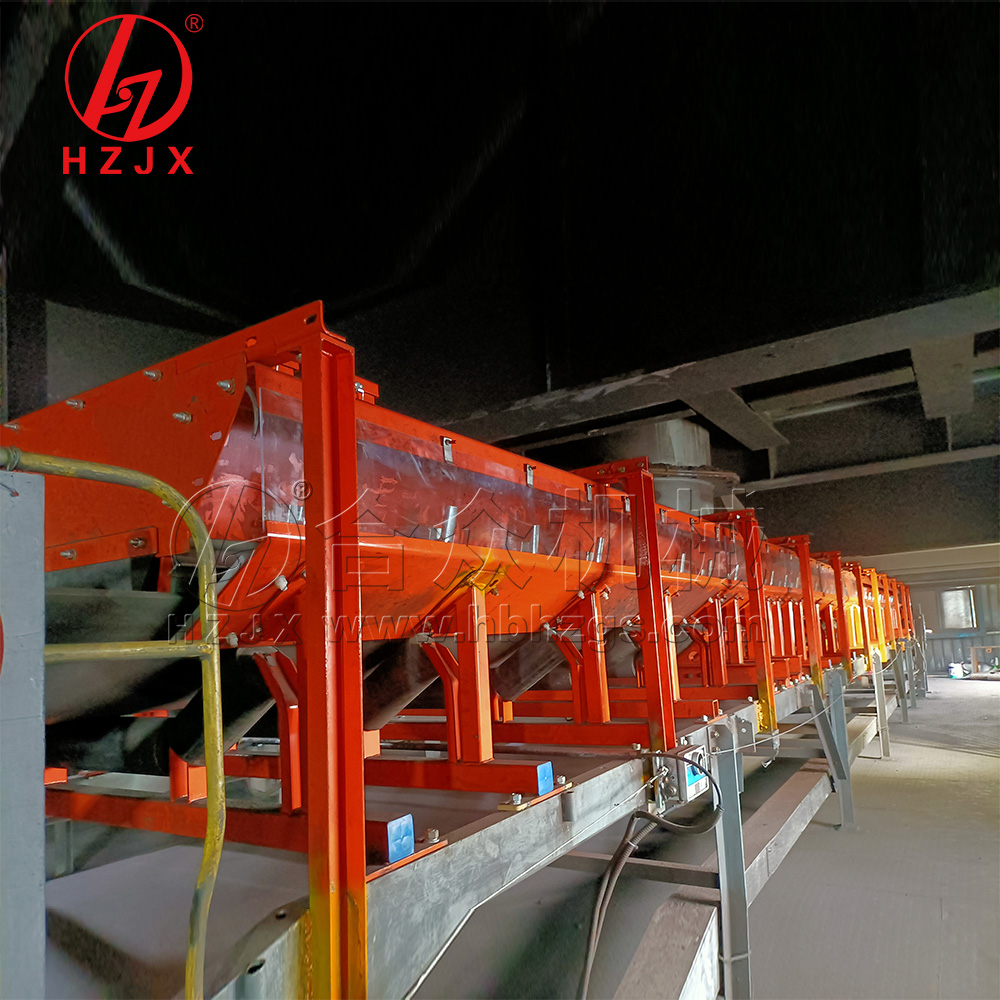

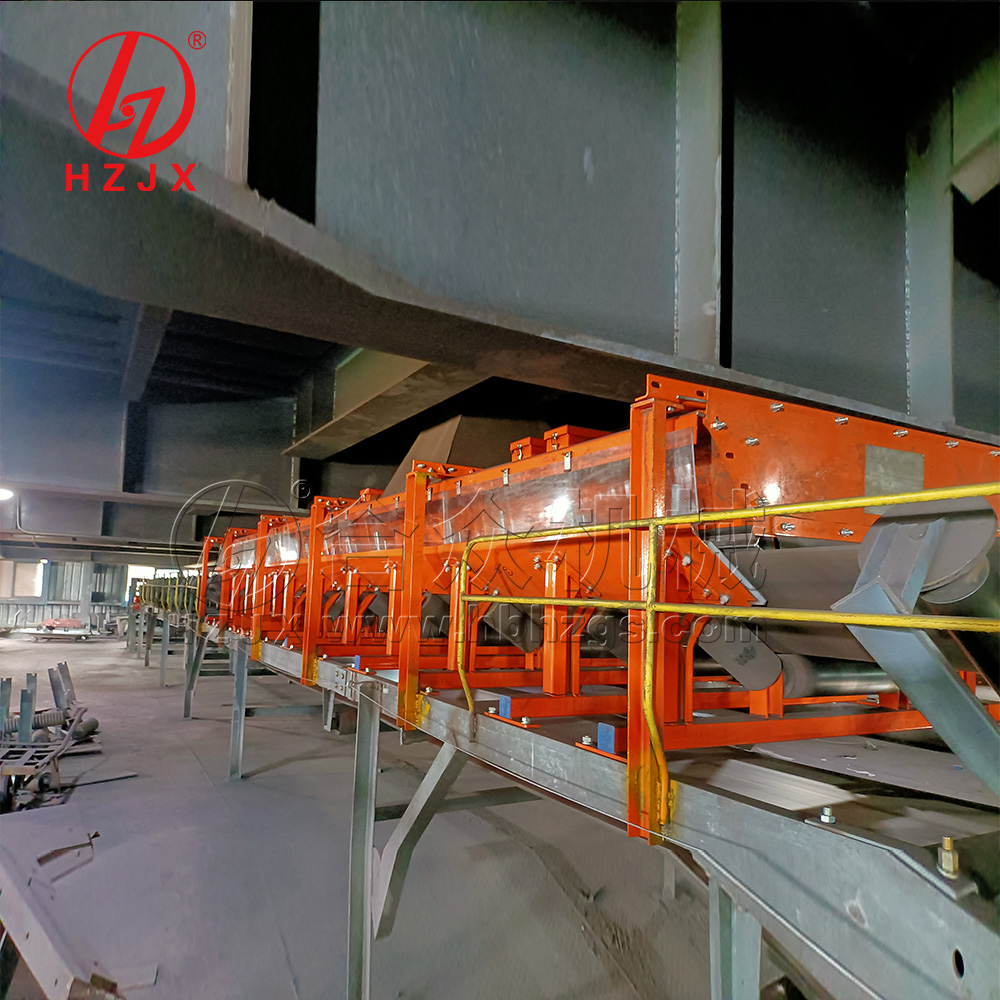

Презентация кейса на месте
